重錘翻板閥全名為雙層重錘翻板閥，又稱重錘式翻板鎖氣閥 ，雙層鎖風閥，雙層均流卸灰閥，雙層重錘卸料閥，雙層重錘鎖風翻板閥，雙層重錘翻板卸灰閥。

　　雙層重錘翻板閥既能卸料又能鎖風，是一種利用物料的自重進行自動卸灰裝置，采用錐型灰倉，帶斜角的密封面，卸灰、無磨損、無其它傳動結構，可廣泛適用于冶金、化工、電力、輕工、建材、建筑、礦山、水泥、糧食、食品、工業、工程等行業，作為各類環保除塵設備的灰斗卸料裝置及各種磨機、烘干機、除塵器灰斗料倉等設備的給卸料裝置，防止野風吹入,所以又稱雙層鎖風閥。

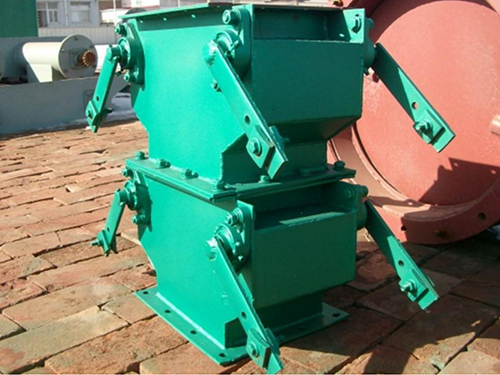

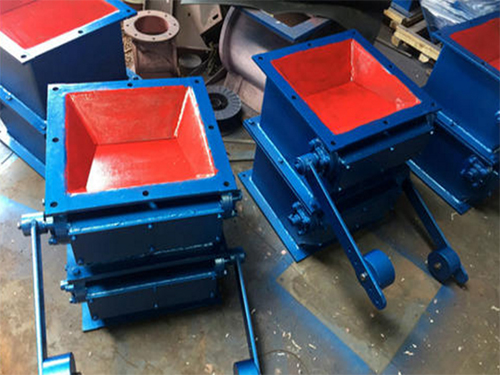

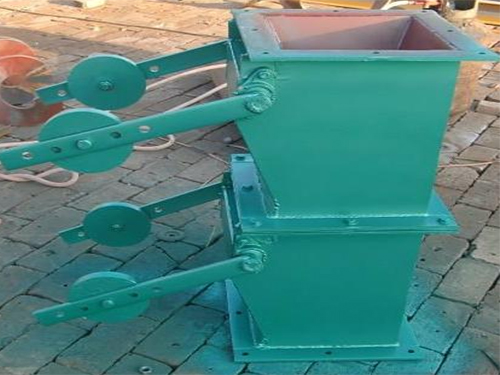

　　重錘翻板閥主要由殼體、閥板、重錘桿、重錘、套管及軸組成，采用鋼板焊接，配重錘自動復位機構，結構緊湊，工作平穩可靠;重錘上設有固定螺栓，通過調節重錘在重錘桿上的位置可實現具體場合下閥體每分鐘開合次數。重錘翻板閥具有卸灰、密封性好、結構簡單、動作靈敏等特點。

　　結構特點

　　重錘翻板閥采用鋼板焊接結構，配重桿自復位機構，結構緊湊，工作平穩可靠。雙層重錘翻板卸灰閥是根據蘑菇頭式、錐形閥等結構的卸灰閥，所存在的"體積大、泄漏率高、閥頭易磨損以及卡料、心機易燒毀、在工業生產流程中無法進人自動控制"等缺陷而研制的一種結構簡單、設計新穎的更新?lián)Q代之產品。

　　工作原理

　　重錘翻板閥采用機械傳動，傳動平穩，無沖擊，無故障，更換備件少，使用可靠。該閥分為上下兩層，工作時先由機械傳動開啟上閥，靠平衡配重自行關閉上閥，接著由機械傳動開啟下閥，靠平衡配重關閉下閥，這樣完成一次卸灰周期。

　　用途

　　重錘翻板閥的閥板在物料重力作用下自動開啟，物料下落后，配重杠桿系統使閥板自動復位，防止野風吹入，從而完成物料的輸送。雙層均流卸灰閥是冶金、有色、環保，礦產，工業除塵設備中的理想卸灰閥。

　　重錘翻板閥所具有的優越性能特點：

　　1、卸灰、重量輕;

　　2.結構簡單，氣密性好;

　　3.閥板與閥座交替開關，保持高密封性;

　　4.耐磨損，適用高溫下的密封;

　　5.不易產生橋架、卡堵現象;

　　6.法蘭可供選擇：方形和圓形。
